YOLO使用说明

说明

• EC 的YOLOV8需要在EC 安卓的10.15.0+版本上才支持
• EC安卓版本集成的是Tencent/ncnn网络神经组件为手机设备特地优化的版本
• ncnn支持yolov5-yolov8，这里采用的是yolov8模型进行训练、推理和检测
• YOLOV8官方网站 https://docs.ultralytics.com/modes/train/
• YOLODemo下载，资源下载，网盘资源里面的YOLO资源文件夹YOLODemo.zip

安装及训练模型

• YOLO训练使用的是Python环境，这里下载 anaconda这个软件
  • 下载地址 https://www.anaconda.com/download
  • 清华源下载地址 https://mirrors.tuna.tsinghua.edu.cn/anaconda/archive/Anaconda3-2024.06-1-Windows-x86_64.exe
  • 更多的 anaconda知识 请看 https://blog.csdn.net/ddafei/article/details/140326536

安装软件

• 下载安装好了anaconda，启动这个软件，新建一个虚拟环境

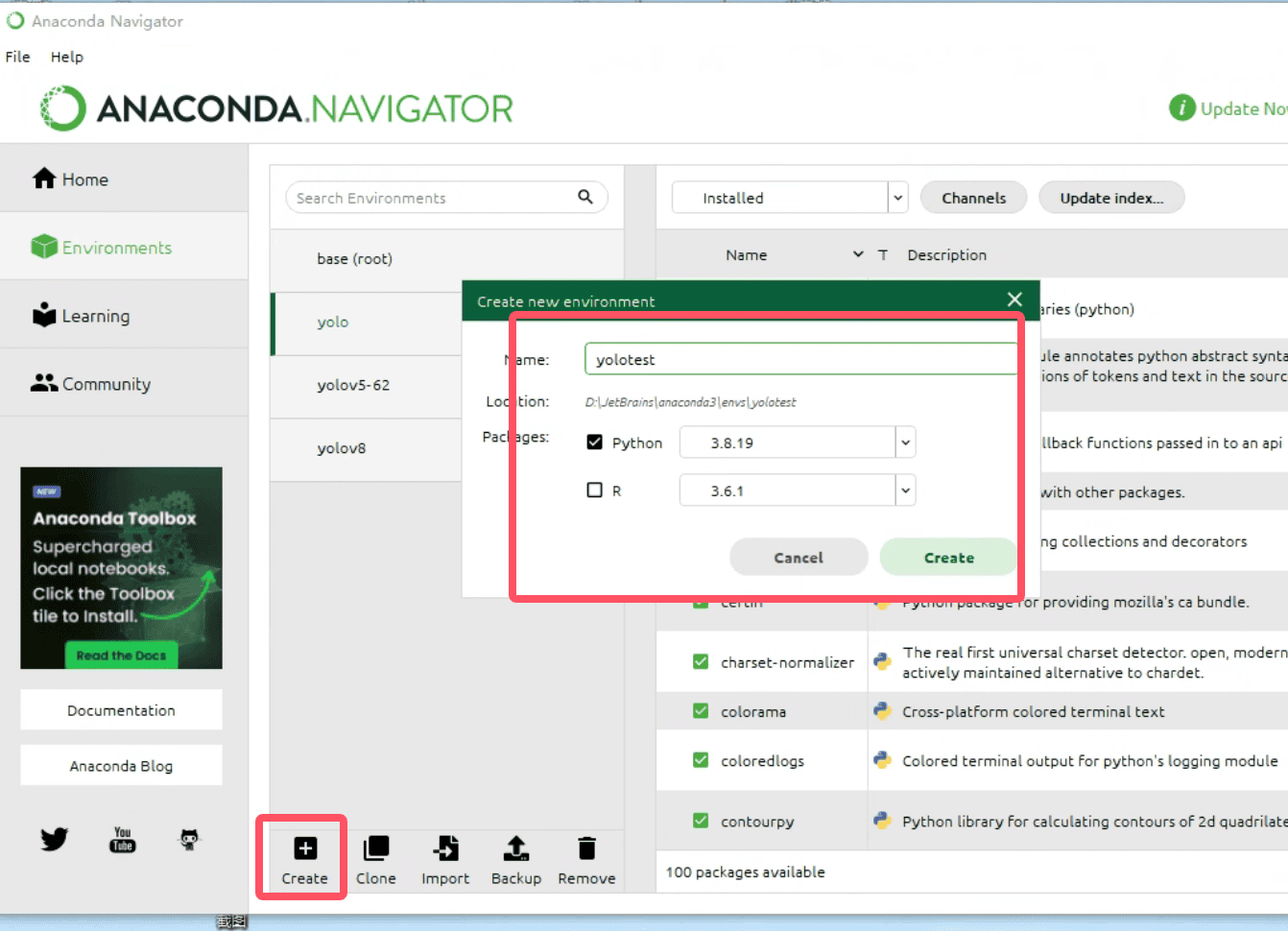

• 点击create按钮，新建一个虚拟环境，这里名字叫做yolotest为例子，可以是其他名称,Python版本选择3.8.19，点击Create等待环境创建成功

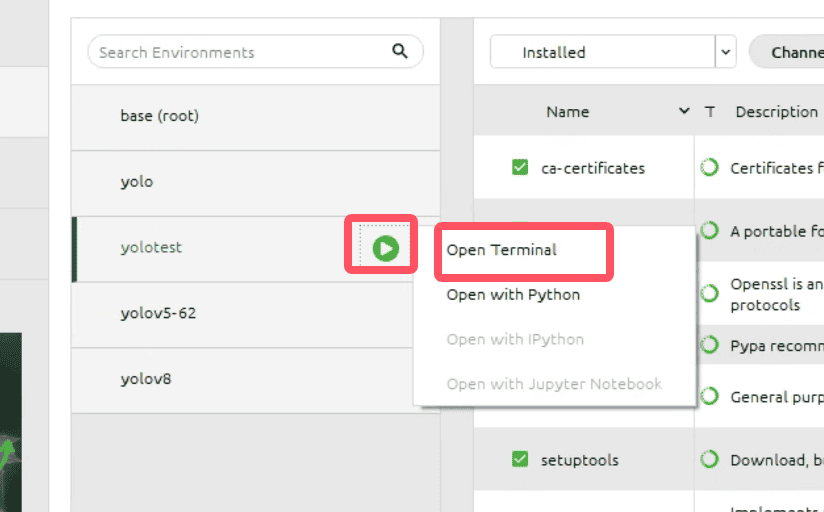

• 选择yolotest右边的绿色三角号按钮，会弹出选项，选择Open Terminal选项，进入了终端

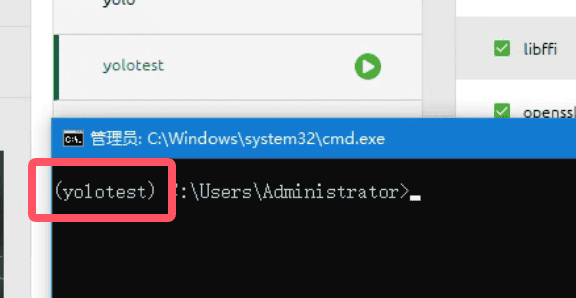

  • 终端前面带有 yolotest 虚拟环境名称的说明成功了


配置环境

• 接上面的步骤，安装需要的Python类库

• 在终端依次输入输入以下命令:

  pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple/
  pip config set install.trusted-host pypi.tuna.tsinghua.edu.cn
  # 这里用的是 yolo 0.3.1 版本
  # 使用最新版本运行命令: pip install yolo
  pip install yolo==0.3.1
  # 这里用的是 ultralytics 8.2.79 版本
  # 使用最新版本运行命令: pip install ultralytics
  pip install ultralytics==8.2.79
  pip install ncnn==1.0.20240410
  pip install labelimg

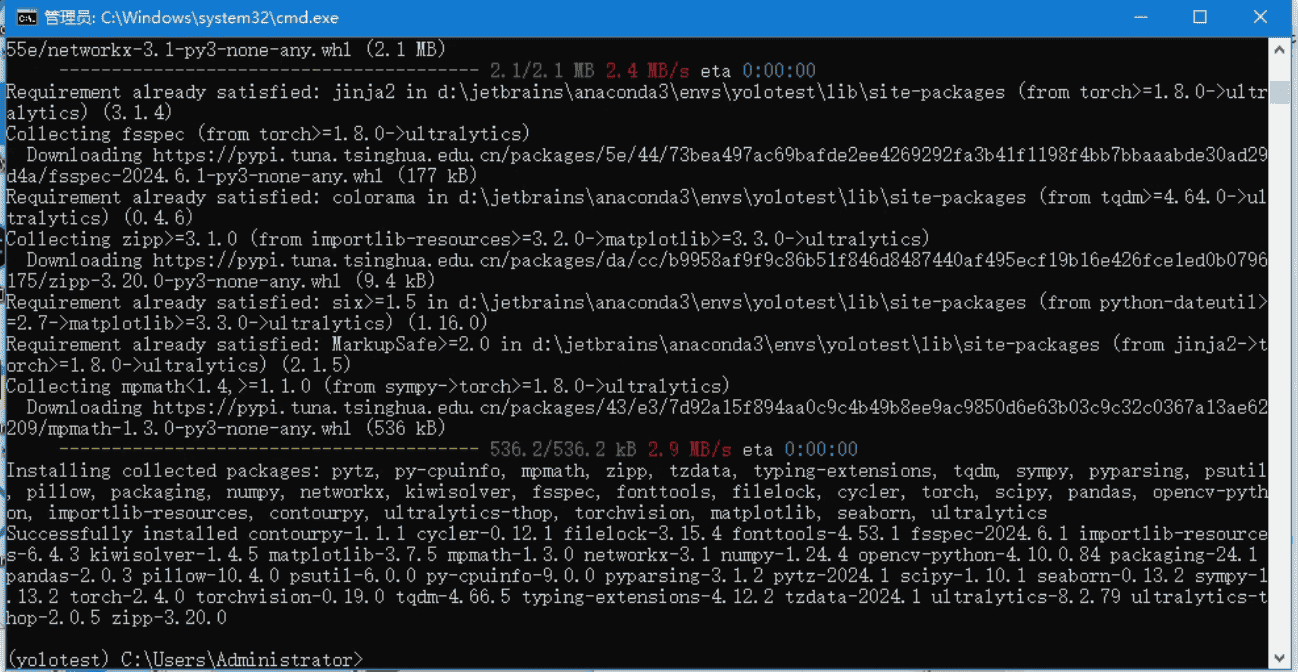

  #最后输入 pip list 查看安装的类库列表

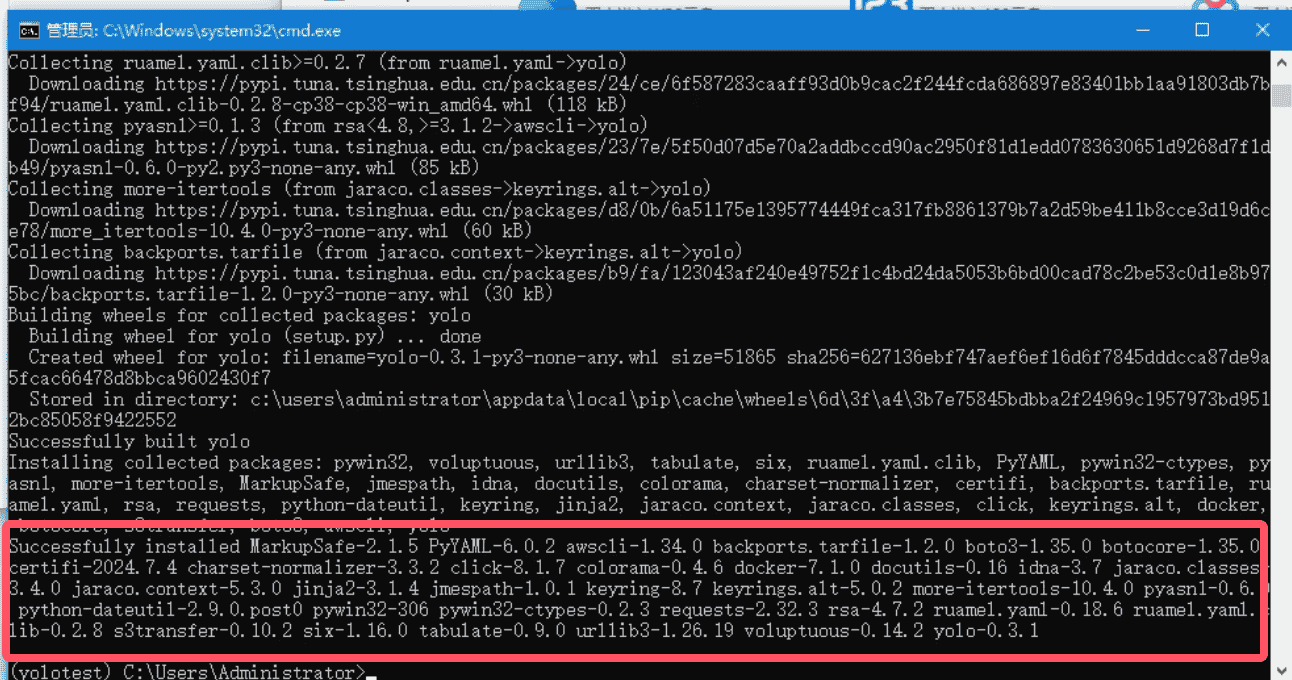

• yolo,ultralytics安装结束

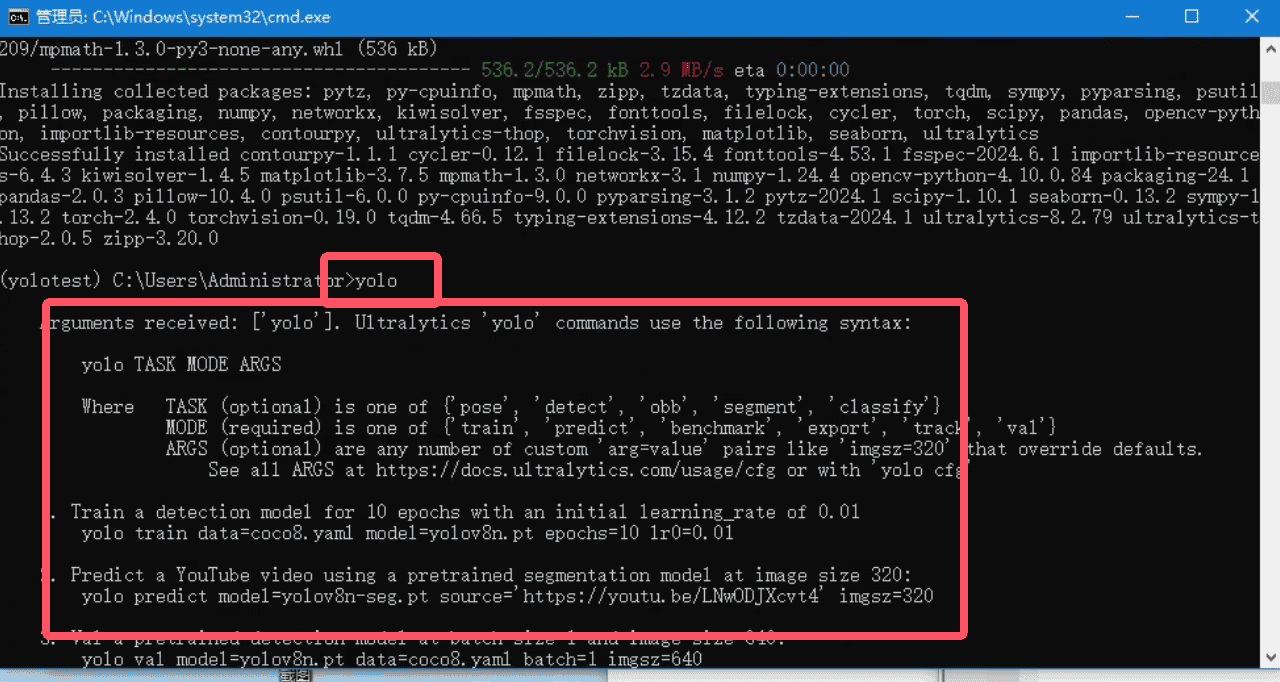

• 在命令行输入yolo命令验证是否成功

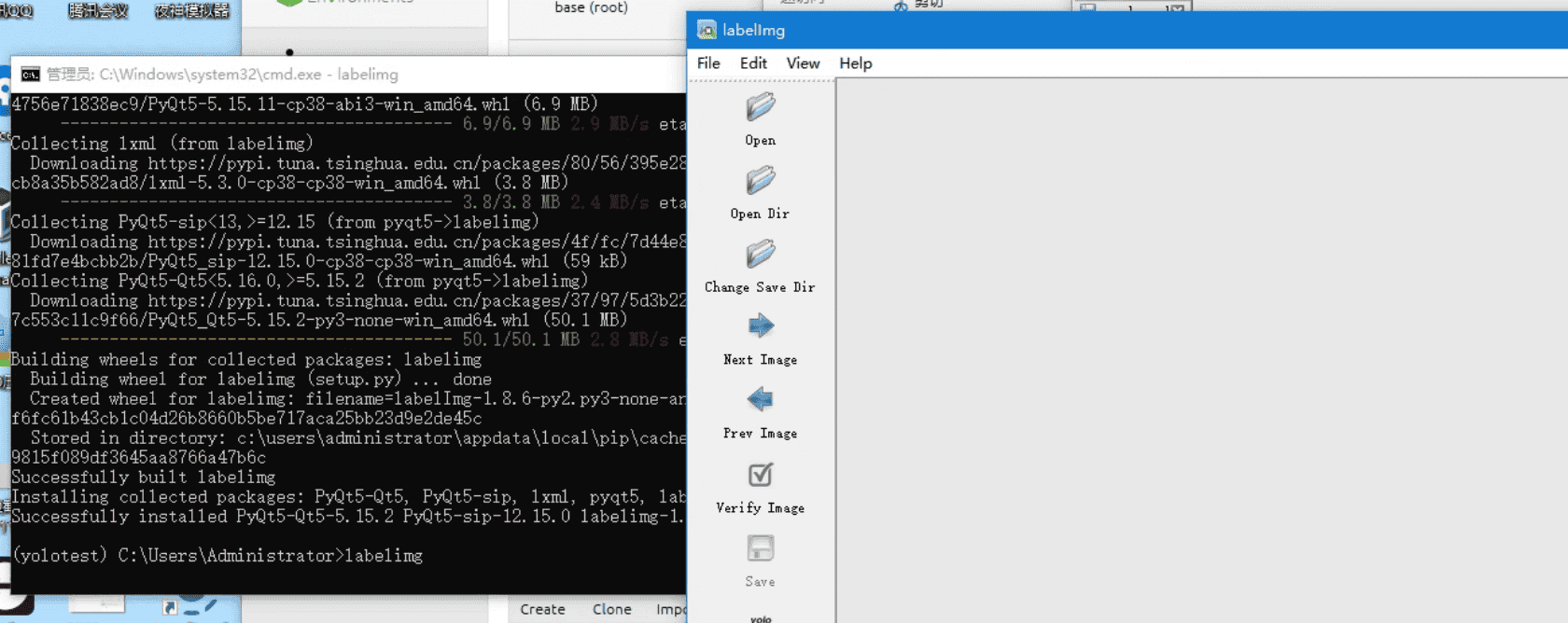

• 验证labelimg图片标注工具是否正常，控制台输入labelimg，即可打开labelimg程序




新建训练目录

• 找个空目录，新建文件夹，名称叫做 yolotrain,也可以是其他名称,这里的例子是在E盘的yolotrain文件夹

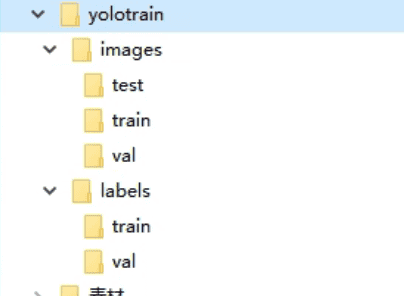

• 在 yolotrain 新建labels和images文件夹，在images文件夹新建test,train,val三个文件夹，在labesl下面新建train,val两个文件夹
• 结构入下图所示

• images文件夹下面的test,train,val三个文件夹，全部存放相同的要训练的图片，例如train下面是 1.png,2.png，将这个两个文件复制一份到val，再复制一份到test
• labels下面的train,val两个文件夹存放的是用labelimg标注的标签数据文件，等会 labelimg 使用会用到这个文件夹

标注数据

• 将准备好的图片放到 images/train 文件夹，下面并且复制一份到 images/val 和 images/test两个文件夹

• 接上步骤 配置环境 的命令控制台,输入 labelimg 命令，即可打开 labelimg 程序

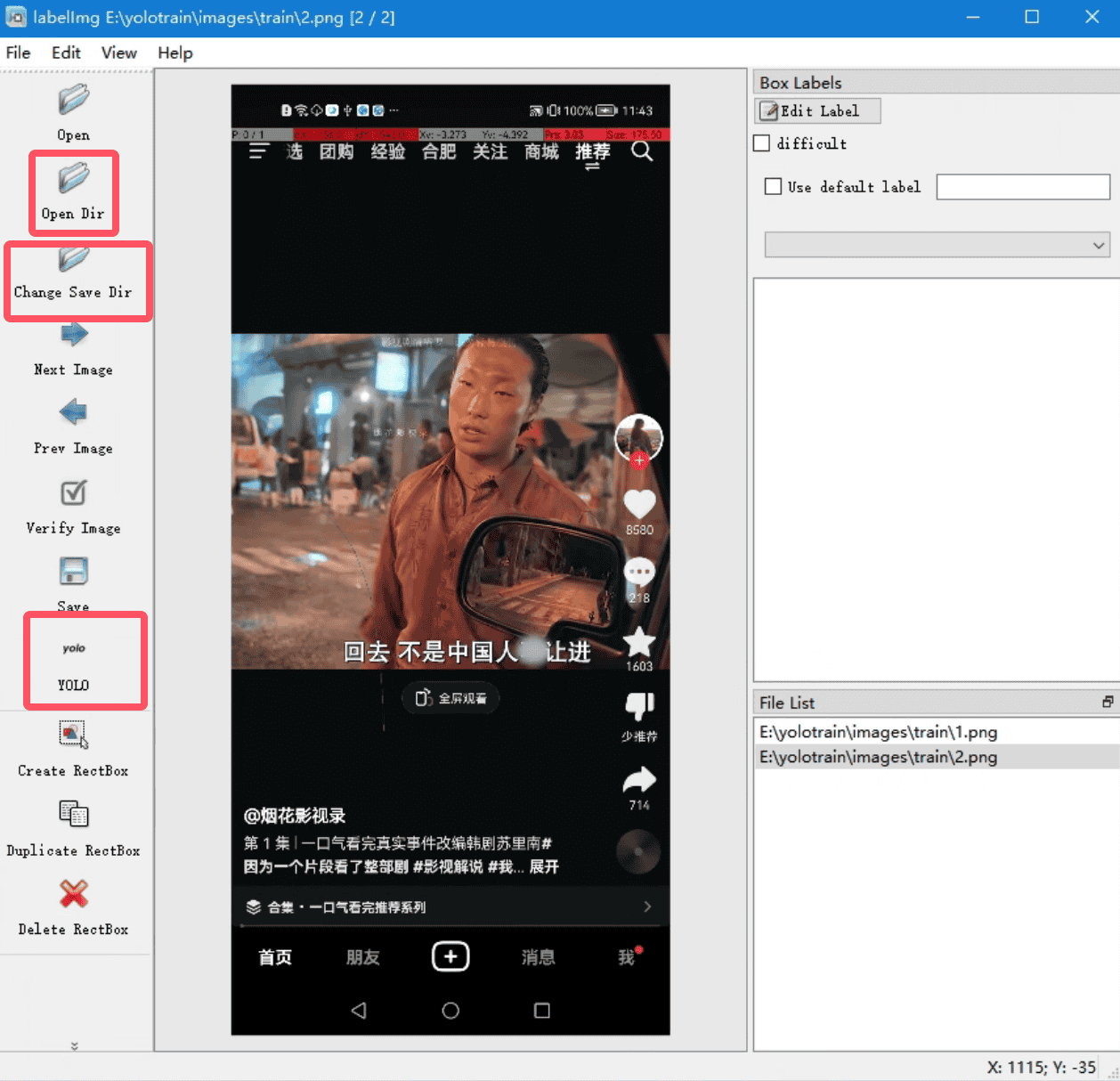

  • 点击 Open Dir 按钮，选择到你的 images/train 文件夹即可，例如 E:/yolotest/images/train
  • 点击 Change Save Dir 按钮，选择到你的 labels/train 文件夹即可，例如 E:/yolotest/labels/train
  • 点击Save 下面的格式按钮，调整到 YOLO 格式的模式即可,请看下图


• 下面开始标注数据

  • 例子是 某音的 点赞 和 评论 按钮

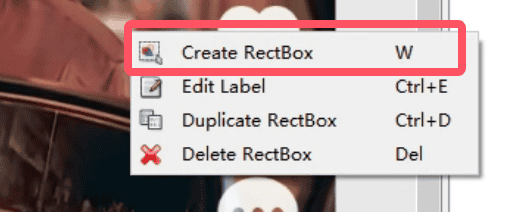

  • 在图片上右键菜单，选择 Create RectBox 选项，或者点击左侧的 Create RectBox

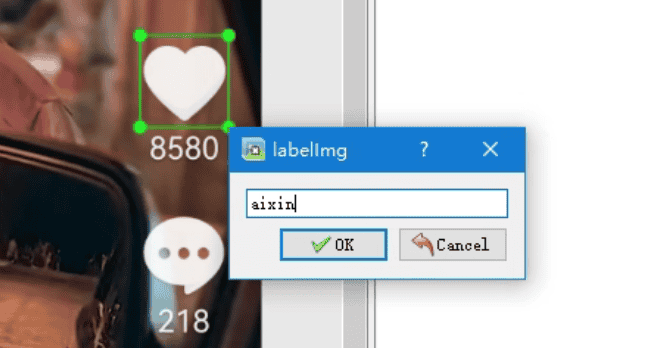

  • 在 点赞 图片区域拉出选框，会弹出框，输入分类名称，这里填写的是 aixin，点击ok即可保存 ，这分类名称注意后面函数调用要用到

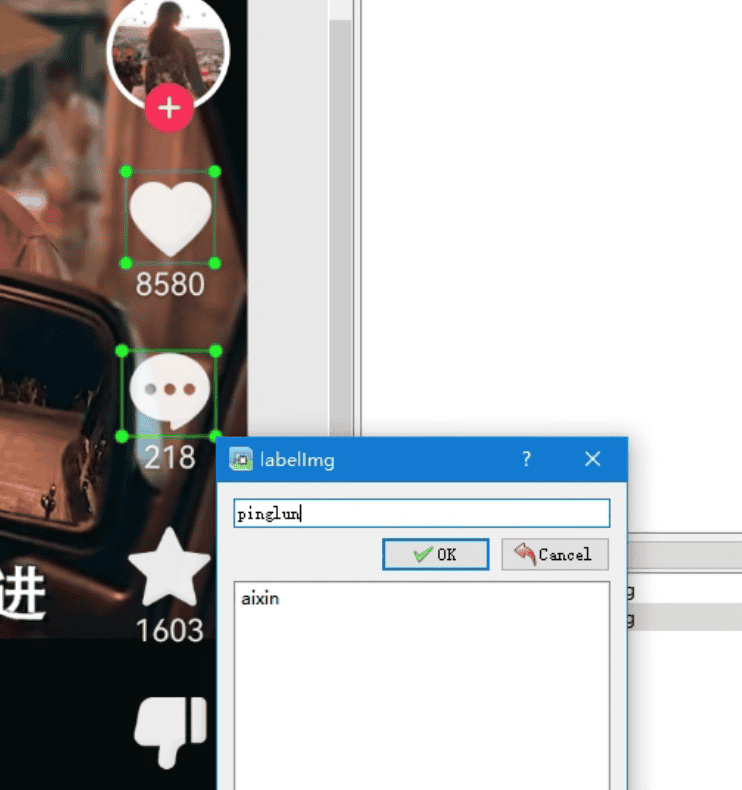

  • 在 评论 图片区域拉出选框，会弹出框，输入分类名称，这里填写的是 pinglun，点击ok即可保存



  • 第一个图片标注完成后，点击左侧的 Save 按钮保存，然后点击 Next Image 切换标注下一张图片，操作和第一张图片类似

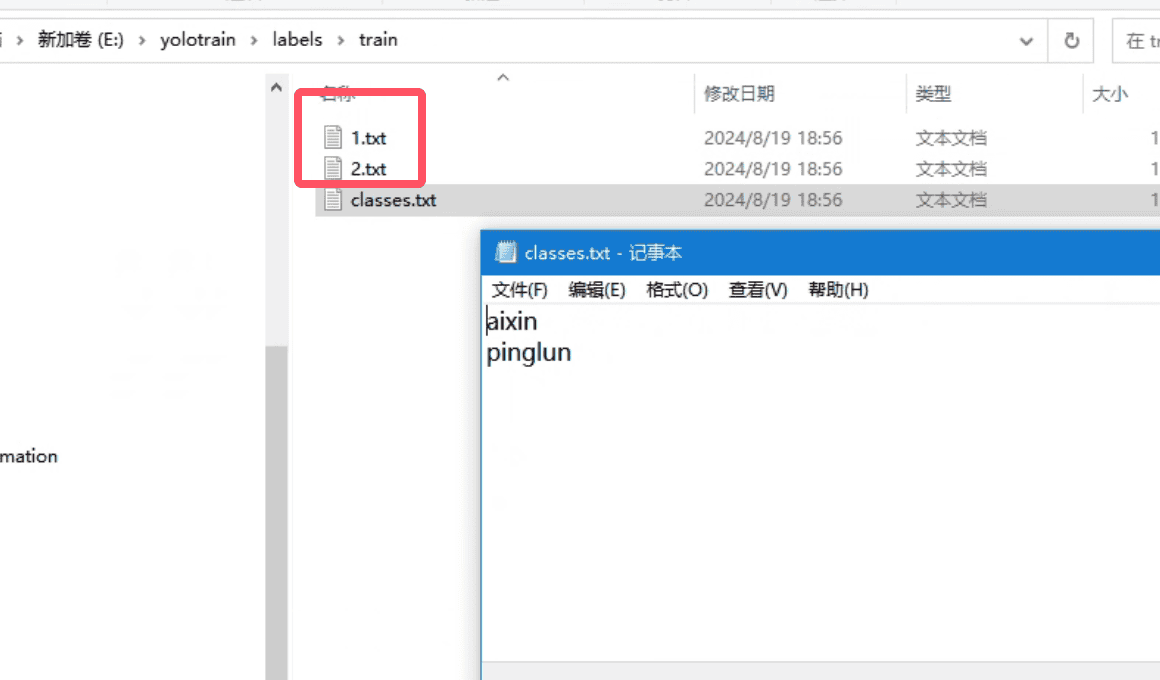

  • 图标标注保存后，会在 labels/train 文件夹存储了标注的数据，classes.txt内容就是分类名称，其他的是和图片相同的名称的txt标注文件



  • 将 labels/train 文件夹数据复制到 labels/val 文件夹，等会验证模型的时候使用

训练模型

• 在 yolotrain 文件下新建一个训练的配置文件，例如文件名称叫 aixin.yaml，使用记事本打开，填写内容如下

  path: E:/yolotrain
  train: images/train
  val: images/val
  test: images/test
  nc: 2
  names: ["aixin","pinglun"]

• 参数解释：

  • path: 代表训练的根目录，这里的 yolotrain 在E盘，就写 E:/yolotrain，其他盘的路径自己修改
  • train: 代表要训练的图片文件夹,相对于path路径
  • val: 代表要验证的图片文件夹,相对于path路径
  • test: 代表要测试的图片文件夹,相对于path路径
  • nc: 代表分类名称数量，这是2个，因为使用labelimg标注的是2个类别，如果是多个数据就跟和实际类别数量一样的即可
  • names: 是一个json数组，代表的是标注的分类名称，labelimg使用的是aixin和pinglun两个分类名称，这里就这样写即可
  • 名称的顺序不要写错，会影响训练结果

• 开始训练

• 在控制台输入命令

• 在cmd窗口，输入 e:/ 回车，在输入 cd yolotrain，进入这个文件夹 yolotrain，其他路径自行进入

• 训练命令，下面两个任选一个，截图参数看ultralytics官网

  yolo detect train data=e:/yolotrain/aixin.yaml model=e:/yolotrain/yolov8s.pt imgsz=640

  yolo detect train data=e:/yolotrain/aixin.yaml model=e:/yolotrain/yolov8s.pt epochs=100 imgsz=640

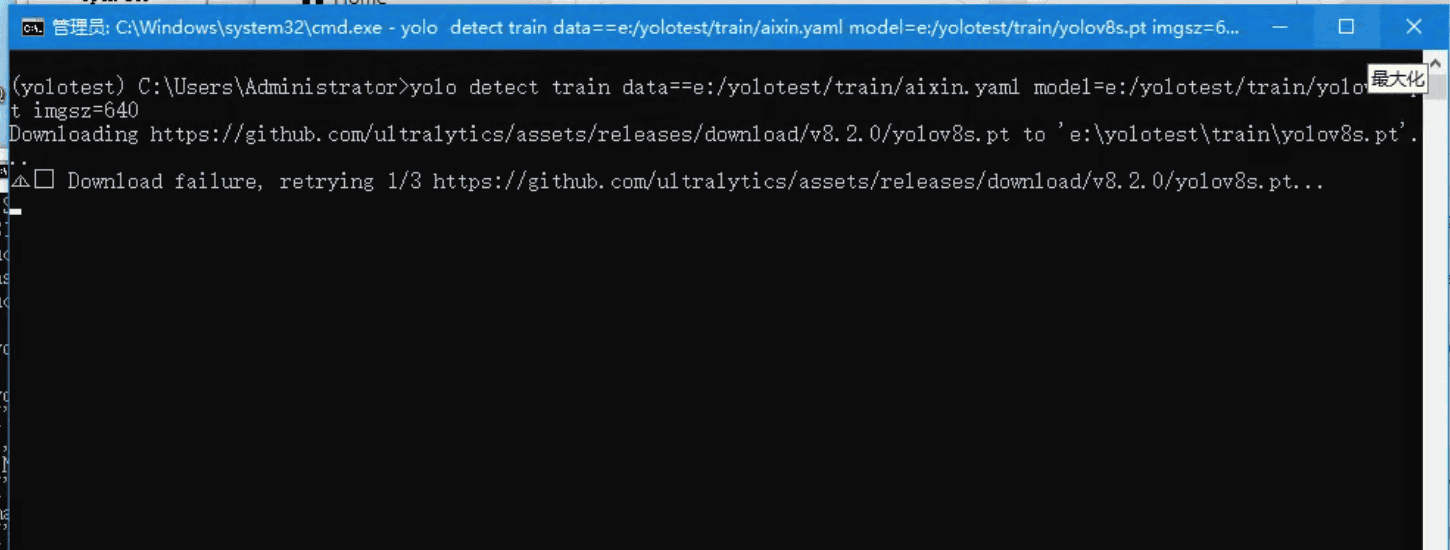

• 这个时候系统会下载yolov8s.pt的基础训练文件，如果下载失败，直接本章节的开头，直接下载demo文件，然后解压复制 yolov8s.pt 到 e:/yolotrain/

  • 也可以到网址下载 https://docs.ultralytics.com/models/yolov8/#performance-metrics
  • 下载地址是 https://github.com/ultralytics/assets/releases/download/v8.2.0/yolov8s.pt

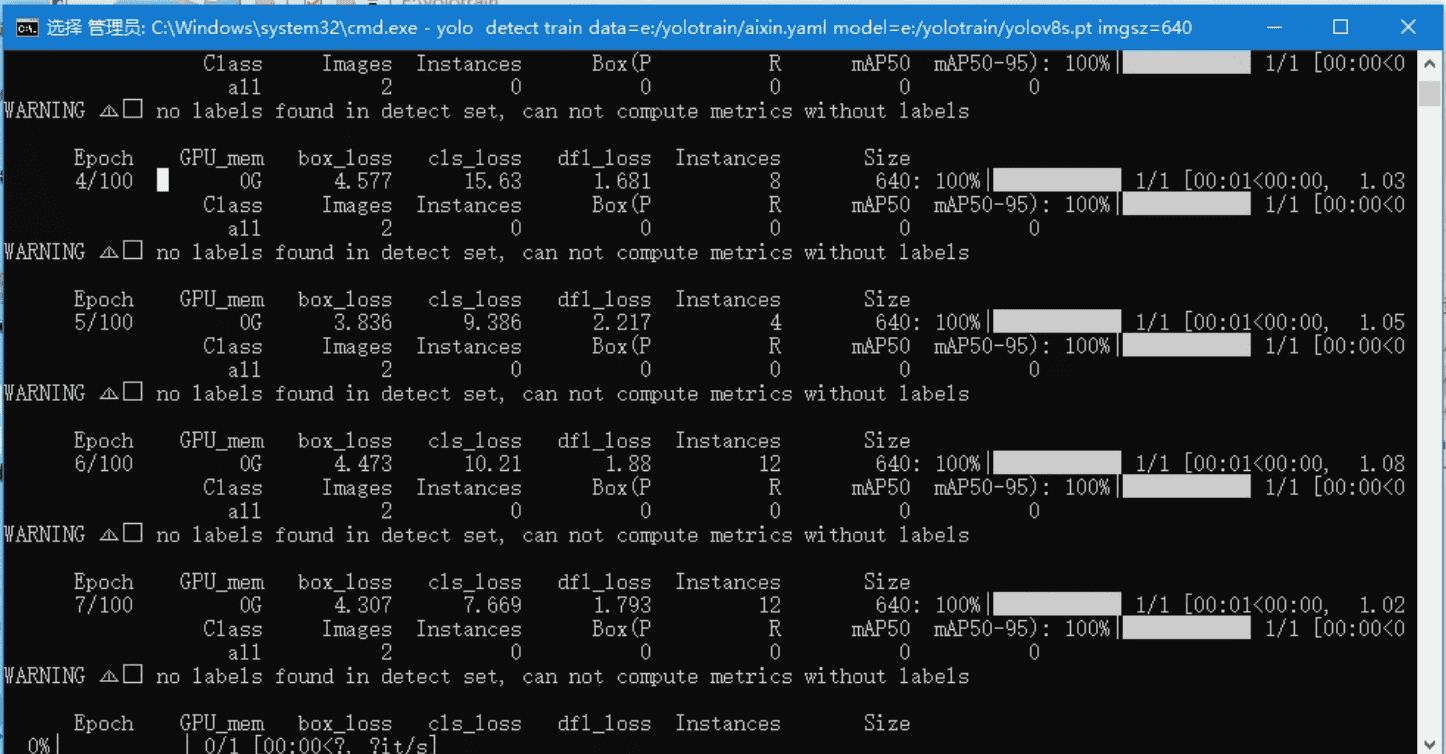

• 环境配置成功，一切无误，开始训练中

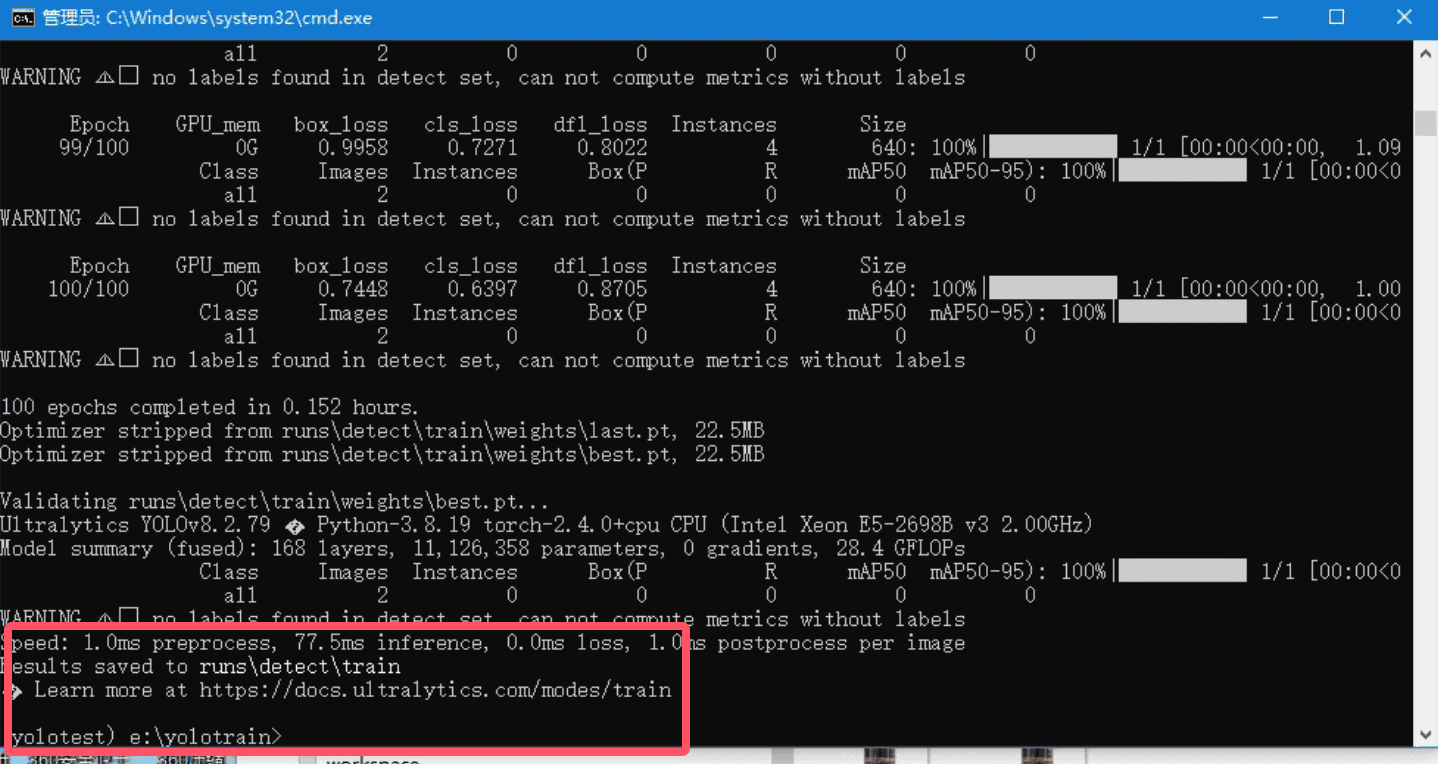

• 训练完毕，注意这里的 Results saved后面的路径是动态的，截图中是在 runs/detect/train文件夹下，就是E:/yolotrain文件夹下



• 在训练完成的目录中可以找到 best.pt 的训练模型以及训练中被标记和选中目标的图片结果集

验证模型

• 训练完成后，可以对图片进行验证
• cmd控制台输入命令
  • model 参数代表是 需要验证的模型
  • data 代表检测的配置

  yolo detect val data=e:/yolotrain/aixin.yaml  model=e:/yolotrain/runs/detect/train/weights/best.pt

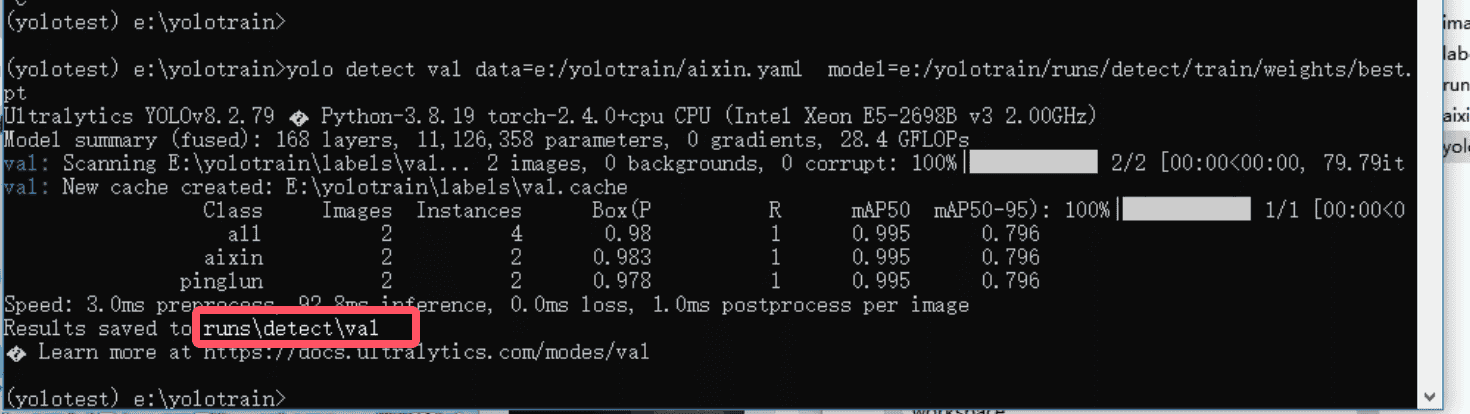

• 验证结果，这里的 Results saved后面的路径是动态的，请到对应的文件下查看图片标注结果


导出模型

• 将训练好的pt文件导出为ncnn文件，交给EC的函数调用
• cmd控制台输入命令
  • model 参数代表要转换的模型

  yolo export model=e:/yolotrain/runs/detect/train/weights/best.pt format=ncnn

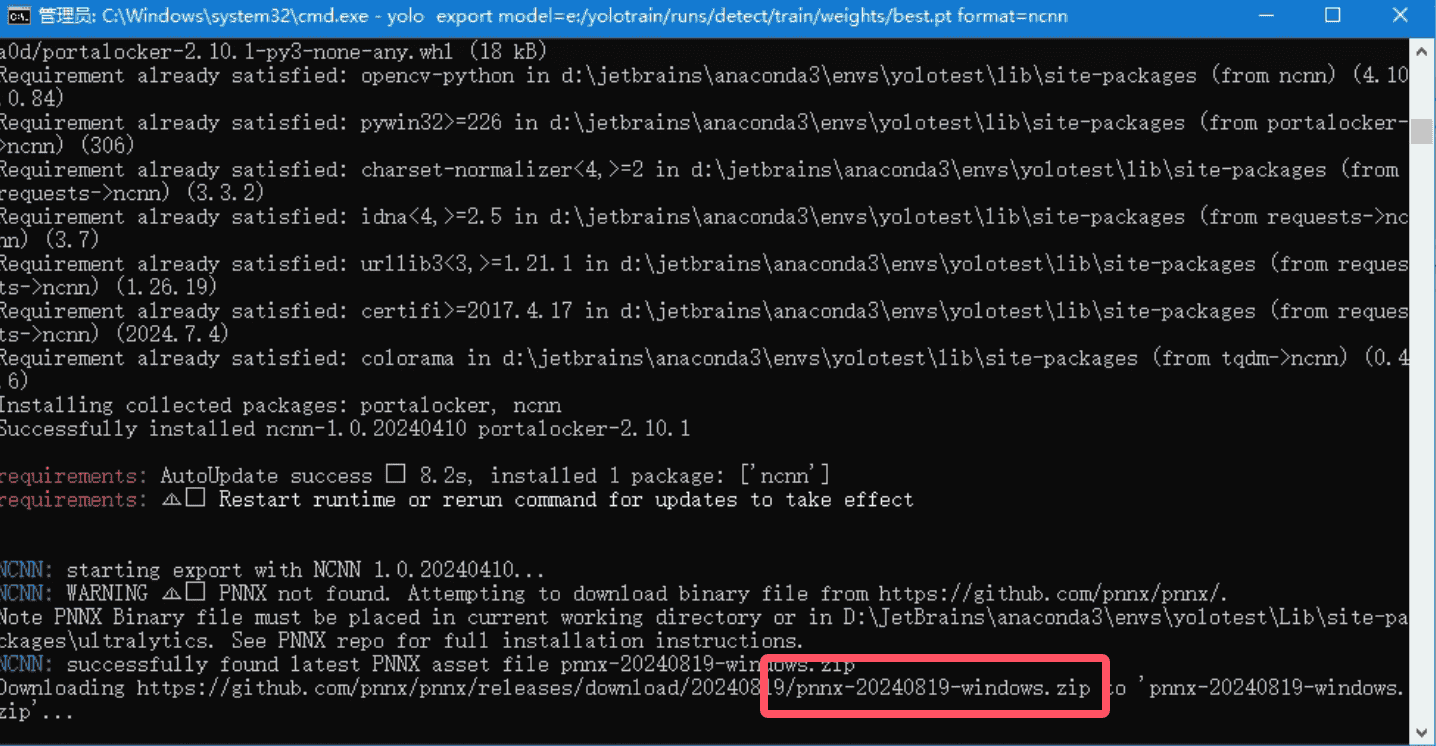

• 导出模型的时候要下载pnnx组件，这里可以直接本章节的开头，直接下载demo文件，然后解压复制文件pnnx-20240819-windows.zip 到 e:/yolotrain/
  • 如果名字不是pnnx-20240819-windows.zip，请修改和报错红框截图一样的文件名称即可，或者直接去复制下载地址手动下载pnnx组件

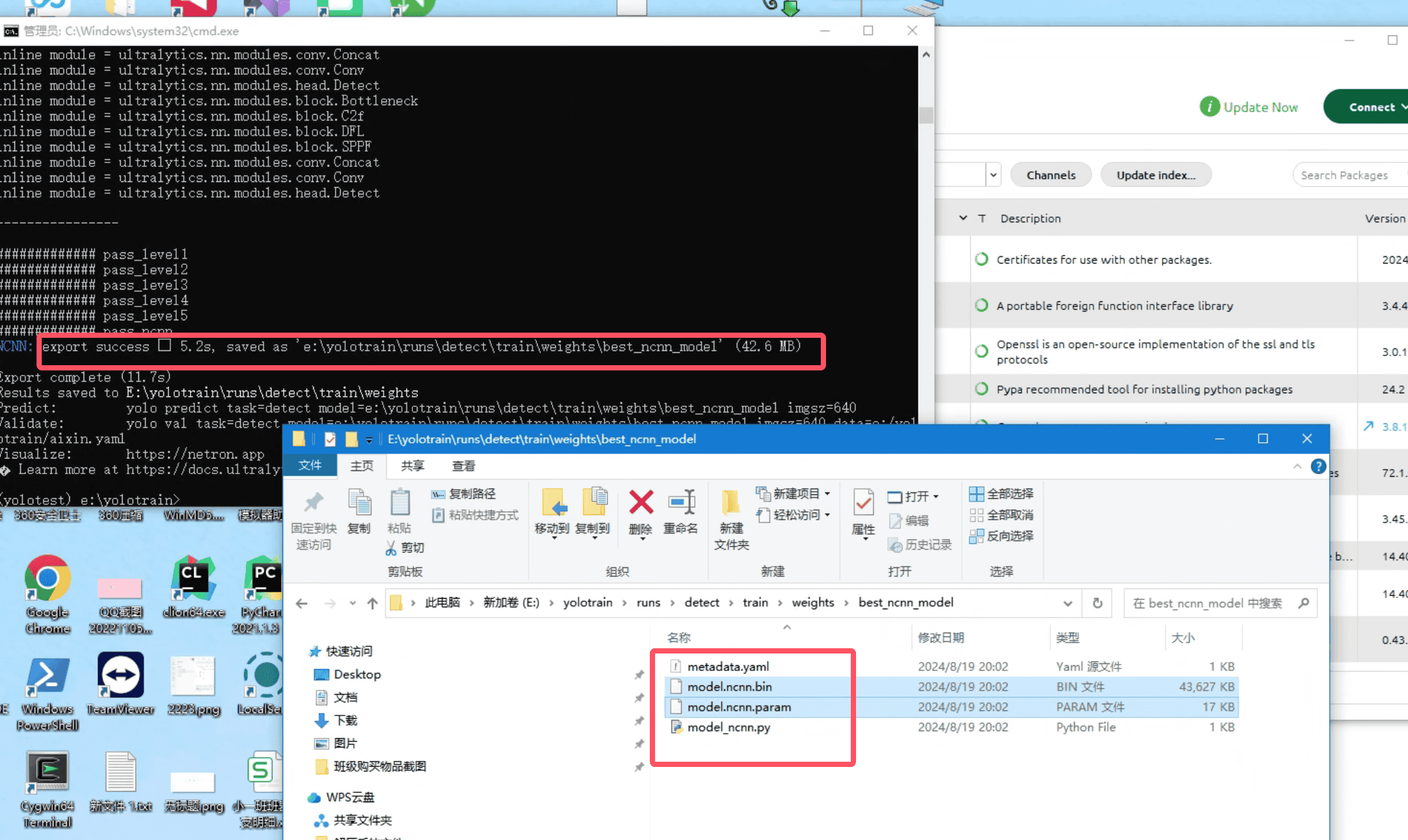

• 导出成功结果可以看到export success后面的路径，进入结果文件夹，可以找到model.ncnn.param和model.ncnn.bin两个文件，这个两个放到手机sdcard，就可以给程序调用


函数调用

• 将训练好的模型放到手机/sdcard/根目录即可，也可以是其他目录，然后给程序调用
• 具体如何使用请看YOLOV8函数模块

GPU

• GPU模式训练请看 https://blog.csdn.net/shangyanaf/article/details/139029717

CONDA创建虚拟环境错误

• Anaconda创建虚拟环境create不能选择python版本,一般是网络问题导致的,可以切换到清华源

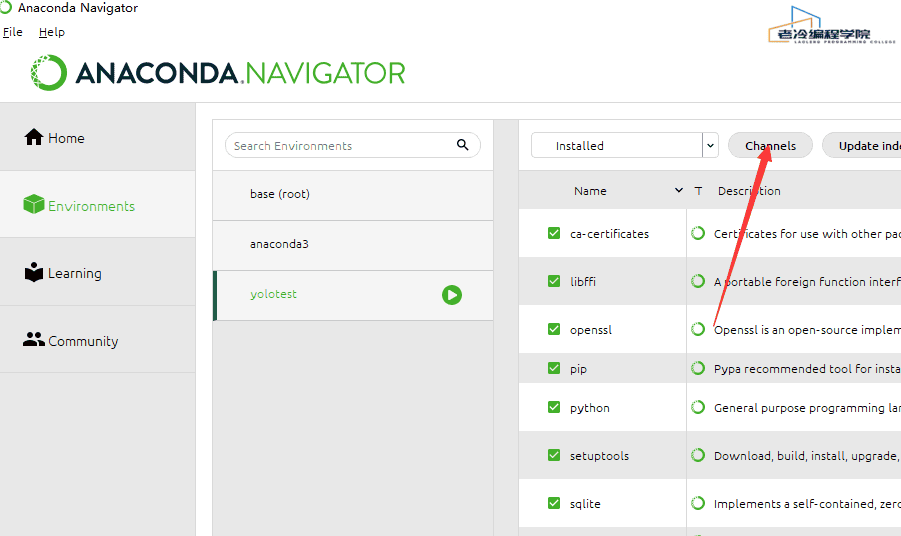

• 1.点channels

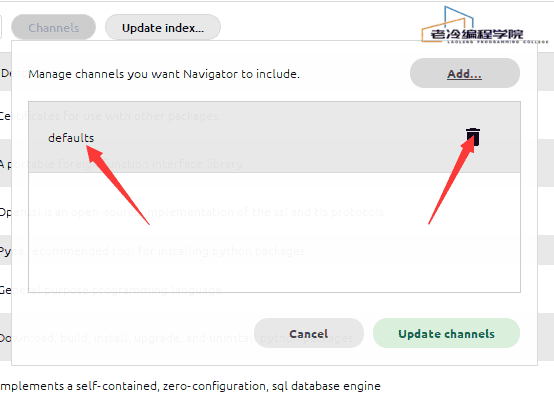

• 2.删除默认channel

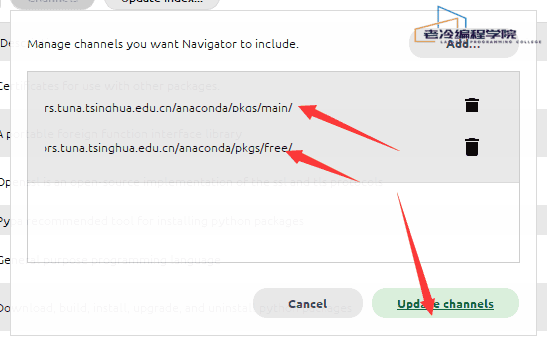

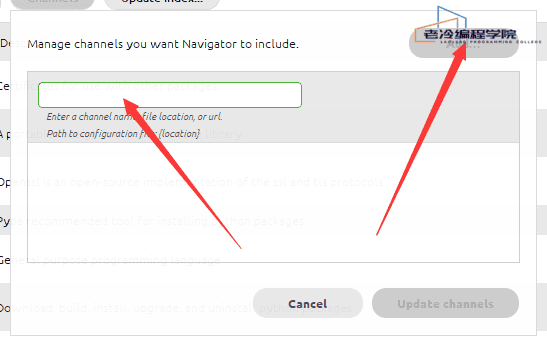

• 3.添加下方两个清华的channel 每添加一个回车确认配置,等待进度条加载完

  https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main/

  https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/free/


• 4.添加后,点击update channels


下载Arial.ttf错误

• 点我下载 Arial.ttf
• 放到 C:\Users\Administrator\AppData\Roaming\Ultralytics 目录下，文件名称改为 Arial.ttf, Administrator 是你当前电脑的用户名
